报价单：
| ItemNo. | Description | OTY(set) | UnitPrice(RMB) | Total(RMB) |
| HSF-620自动分切机（自动上料） | 1 | 68500 | 含税 |
一、技术参数：
| 型号 | HSF-620 | 备注 |
| 最高分切速度 | 150米/分钟 | |
| 分切精度 | ±0.15mm | |
| 纠偏精度 | ±0.15mm | |
| 最小分切宽度 | 10mm | |
| 最大分切宽度 | 600mm | |
| 放卷最大直径 | 1000mm | |
| 收卷最大直径 | 600mm | |
| 整机功率 | 7.5kw | |
| 电源要求 | 380V50HZ | |
| 机器尺寸 | 2.5*1.45*1.18m | |
| 重量 | 1250KGS |
二、主要配置：
| 名称 | 数量 | 型号 | 备注 |
| 主机 | 1 | 上海恒列 | 5.5KW |
| 变频器 | 1 | 施耐德 | 5.5KW |
| 纠偏控制 | 1 | 无锡精控 | |
| 磁粉离合器 | 2 | 瑞安 | 2.5 |
| 磁粉制动器 | 1 | 华光 | 5 |
| 收放卷张力控制 | 2 | 中星工控 | |
| 计米器 | 1 | 中星工控 | |
| 气动元件 | 1 | ||
| 气胀轴 | 1 | ||
| 风机 | 1 | 旋涡式 | 550W |
三、机器主要部分说明
放料纠编架：
放料纠偏架
纠偏控制
张力控制
1．放卷轴：φ74mm气账轴１条（用φ76mm纸管）
2．放卷材料：左右可任意调整
3．放料主轴连接：机械式离合完成
4．放料张力由5NM磁粉制动器(1只)完成,放卷轴采用制动器被动放卷形式
5．放卷纠偏采用：同步电机配滚珠丝杆（型号：90TDY4）1只。光电纠偏
6. 分切最宽材料：620MM
7. 放卷最大直径：φ1000mm
8. 自动上料
牵引部
1.双辊相压带动切料行走，主动辊为钢辊，压辊为橡胶辊
2.压辊离合方式为气动
3.由一台电机带动牵引辊转动，并通过齿轮链轮带动切刀及收卷轴转动
4.主电机5.5KW
5.变频器 5.5KW

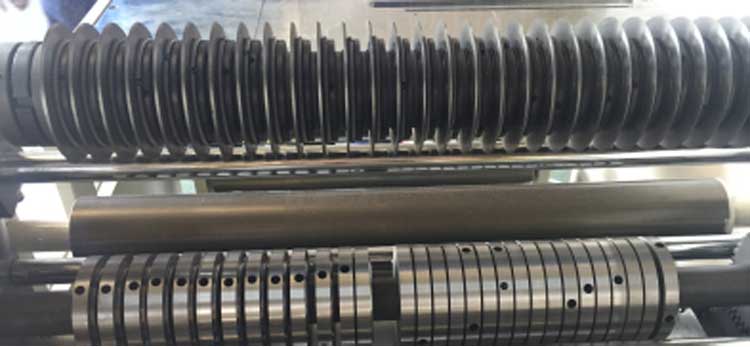

分切部
1.该机配有圆刀
2.分切方式:上下圆刀式(配30套),
3.圆刀裁切：上下刀固定在主动轴上，调刀方式为上下1端调节，上刀
轴轴向移动端面为螺块调节
收卷结构
1．收卷采用双工位同步收卷
2．收卷轴瓦片式气涨轴，.直径φ76mm
3．收卷轴有独立电机通过带动磁粉离合器带动旋转
4．上下收卷由25NM孔式离合器控制
5．收卷张力大小可任意调整
6． 收卷最大：φ600mm
铝辊
1.导辊:铝合金硬质导辊
2.轴承：
运行结构
1.主机速度由变频调速机
2.主机速度可任意调整.
3.整机放卷经过牵引后收卷.
